سیم و کابل برق وظیفه انتقال جریان الکتریکی را در ساختمان ها، تابلوهای برق، ماشین آلات و تجهیزات صنعتی بر عهده دارند. انتخاب محصول مناسب باید بر اساس نوع مصرف، جریان عبوری، سطح مقطع هادی، ولتاژ نامی، شرایط نصب و استاندارد سیم یا کابل انجام شود.
در این دسته بندی می توانید انواع سیم افشان مسی را در سطح مقطع های مختلف مشاهده و مقایسه کنید. سیم افشان به دلیل انعطاف پذیری مناسب، بیشتر برای سیم کشی داخلی تجهیزات، تابلو برق، مسیرهای دارای پیچ وخم و کاربردهایی استفاده می شود که حرکت یا خم شدن سیم اهمیت دارد. هنگام خرید سیم و کابل، علاوه بر قیمت، به برند تولیدکننده، جنس هادی، ضخامت عایق، سطح مقطع واقعی و نشان استاندارد توجه کنید.

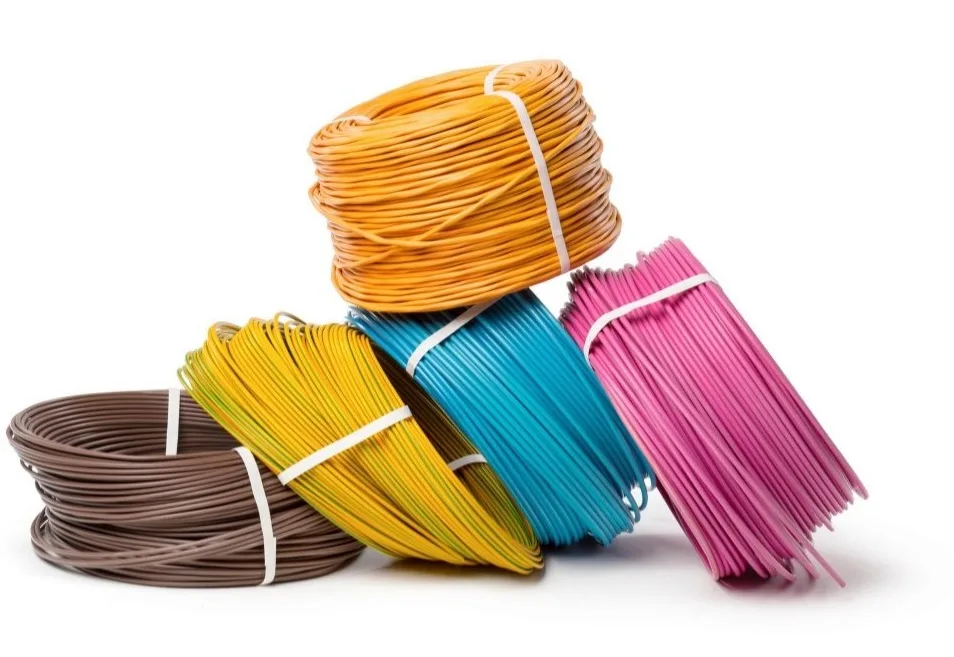

راهنمای خرید سیم و کابل برق
سیم و کابل از اجزای اصلی هر سیستم الکتریکی هستند و انتخاب نادرست آن ها می تواند موجب افت ولتاژ، گرم شدن هادی، افزایش مصرف انرژی، آسیب دیدن تجهیزات یا کاهش ایمنی مدار شود. به همین دلیل پیش از خرید سیم و کابل باید نوع مصرف، جریان مدار، طول مسیر، محل نصب و شرایط محیطی بررسی شود.
هرچند سیم و کابل هر دو برای انتقال جریان الکتریکی استفاده می شوند، ساختار و کاربرد یکسانی ندارند. سیم معمولاً از یک هادی عایق شده تشکیل می شود، اما کابل می تواند شامل چند هادی عایق شده باشد که داخل یک روکش مشترک قرار گرفته اند.
انواع سیم برق
سیم های برق بر اساس ساختمان هادی و میزان انعطاف پذیری به مدل های افشان، مفتولی و نیمه افشان تقسیم می شوند.
سیم افشان
سیم افشان از تعداد زیادی رشته نازک مسی تشکیل می شود و انعطاف پذیری بالایی دارد. این سیم برای سیم کشی داخل تابلو برق، تجهیزات برقی، لوله های خرطومی، مسیرهای دارای خم و نقاطی که نصب سیم مفتولی دشوار است، کاربرد دارد.
برای انتخاب سیم افشان باید سطح مقطع، ولتاژ نامی، جنس هادی، کیفیت عایق و استاندارد تولید بررسی شود. سطح مقطع سیم باید متناسب با جریان مصرف کننده انتخاب شود.
سیم مفتولی
سیم مفتولی دارای یک هادی یکپارچه یا تک رشته است و نسبت به سیم افشان انعطاف کمتری دارد. این نوع سیم بیشتر در سیم کشی ثابت ساختمان، تابلوهای برق و مسیرهایی استفاده می شود که سیم پس از نصب حرکت نمی کند.
سیم نیمه افشان
سیم نیمه افشان از چند رشته ضخیم تر تشکیل شده و از نظر انعطاف پذیری بین سیم افشان و مفتولی قرار می گیرد. این محصول در برخی مدارهای قدرت و کاربردهای ثابت استفاده می شود.
انواع کابل برق
کابل های برق بر اساس تعداد رشته، نوع هادی، عایق، ولتاژ و محل نصب در مدل های مختلف تولید می شوند.
کابل افشان
کابل افشان انعطاف پذیری مناسبی دارد و برای اتصال تجهیزات متحرک، ماشین آلات، لوازم برقی و مسیرهای دارای خم استفاده می شود. تعداد رشته و سطح مقطع کابل باید بر اساس نوع مدار و جریان مصرفی تعیین شود.
کابل مفتولی
کابل مفتولی برای نصب ثابت، سیم کشی ساختمان، مسیرهای داخل دیوار یا کانال و برخی کاربردهای صنعتی مناسب است. این کابل در مقایسه با کابل افشان انعطاف کمتری دارد.
کابل قدرت
کابل قدرت برای انتقال انرژی الکتریکی در مدارهای فشار ضعیف، متوسط یا قوی استفاده می شود. انتخاب این کابل به ولتاژ شبکه، جریان، نوع نصب، دمای محیط و شرایط مکانیکی بستگی دارد.
کابل کنترل
کابل کنترل برای انتقال فرمان و سیگنال میان تجهیزات کنترلی، تابلوها و ماشین آلات استفاده می شود. این کابل ها می توانند در مدل های شیلددار و بدون شیلد تولید شوند.
تفاوت سیم افشان و مفتولی
مهم ترین تفاوت سیم افشان و مفتولی در ساختمان هادی و میزان انعطاف پذیری آن هاست. سیم افشان از رشته های نازک متعدد تشکیل شده و برای مسیرهای متحرک یا پرپیچ وخم مناسب تر است. سیم مفتولی هادی یکپارچه تری دارد و معمولاً در نصب های ثابت استفاده می شود.
انتخاب میان این دو نباید فقط بر اساس قیمت انجام شود. نوع ترمینال، میزان حرکت سیم، محل نصب و الزامات پروژه نیز اهمیت دارند.
نحوه انتخاب سطح مقطع سیم و کابل
سطح مقطع مناسب فقط با توجه به توان دستگاه انتخاب نمی شود. موارد زیر باید در محاسبه لحاظ شوند:
- جریان مصرفی مدار
- طول مسیر
- افت ولتاژ مجاز
- نوع نصب
- دمای محیط
- تعداد کابل های کنار هم
- نوع هادی
- نوع عایق
- جریان راه اندازی تجهیزات موتوری
- شرایط اتصال کوتاه
افزایش طول مسیر می تواند افت ولتاژ را بیشتر کند؛ بنابراین ممکن است برای مسیرهای طولانی به سطح مقطع بالاتری نیاز باشد. در مدارهای دارای موتور، پمپ یا کمپرسور، جریان راه اندازی نیز باید در محاسبات در نظر گرفته شود.
مفهوم تعداد رشته و سطح مقطع
عبارتی مانند 1×1.5 به معنی یک رشته هادی با سطح مقطع ۱.۵ میلی متر مربع است. در کابل چندرشته ای، عبارتی مانند 3×2.5 نشان می دهد کابل سه رشته دارد و سطح مقطع هر رشته ۲.۵ میلی متر مربع است.
این اعداد نشان دهنده قطر سیم نیستند؛ بلکه سطح مقطع هادی را بیان می کنند.
عوامل مؤثر بر قیمت سیم و کابل
قیمت سیم و کابل به عوامل مختلفی بستگی دارد که مهم ترین آن ها عبارت اند از:
- قیمت روز مس یا آلومینیوم
- سطح مقطع هادی
- تعداد رشته
- متراژ
- نوع و ضخامت عایق
- ولتاژ نامی
- برند تولیدکننده
- استاندارد محصول
- نوع بسته بندی
- کاربرد ساختمانی یا صنعتی
به دلیل وابستگی قیمت سیم و کابل مسی به قیمت مواد اولیه، ممکن است قیمت محصولات در بازه های کوتاه تغییر کند. پیش از ثبت سفارش، قیمت و موجودی نهایی بررسی شود.
نکات مهم هنگام خرید سیم و کابل
در زمان خرید، فقط پایین ترین قیمت را معیار قرار ندهید. کم بودن سطح مقطع واقعی یا استفاده از مواد اولیه نامناسب می تواند ظرفیت انتقال جریان و ایمنی محصول را کاهش دهد.
پیش از انتخاب محصول، موارد زیر را بررسی کنید:
- درج نام و مشخصات سازنده
- سطح مقطع واقعی
- جنس هادی
- ولتاژ نامی
- نشان استاندارد
- سلامت و یکنواختی عایق
- متراژ واقعی حلقه یا کلاف
- تناسب محصول با شرایط نصب
- اصالت برند
- امکان دریافت فاکتور و ضمانت اصالت
برای پروژه های حساس، صنعتی یا مسیرهای طولانی، بهتر است سطح مقطع توسط کارشناس برق محاسبه شود. از مشاوران آنلاین باش ، راهنمایی بخواهید.
سوالات متداول خرید سیم و کابل
تفاوت سیم و کابل چیست؟
سیم معمولاً از یک هادی عایق شده تشکیل می شود، اما کابل می تواند شامل چند رشته هادی عایق شده درون یک روکش مشترک باشد. نوع کاربرد، ولتاژ و شرایط نصب تعیین می کند که سیم یا کابل استفاده شود.
سیم افشان برای چه کاربردی مناسب است؟
سیم افشان به دلیل انعطاف پذیری بالا برای سیم کشی داخل تابلو برق، تجهیزات الکتریکی، مسیرهای دارای خم و نقاطی که سیم در معرض حرکت قرار دارد مناسب است.
سیم افشان ۱.۵ و ۲.۵ چه تفاوتی دارند؟
تفاوت اصلی در سطح مقطع هادی و ظرفیت عبور جریان است. انتخاب میان آن ها باید بر اساس جریان مدار، طول مسیر، افت ولتاژ و شرایط نصب انجام شود.
چگونه سطح مقطع مناسب سیم را انتخاب کنیم؟
برای انتخاب سطح مقطع باید جریان مصرفی، طول مسیر، روش نصب، دمای محیط، افت ولتاژ مجاز و نوع بار بررسی شود. در مدارهای حساس یا صنعتی، محاسبه باید توسط فرد متخصص انجام شود.
قیمت سیم و کابل بر چه اساسی محاسبه می شود؟
جنس و مقدار هادی، سطح مقطع، تعداد رشته، نوع عایق، متراژ، برند و قیمت روز مواد اولیه از عوامل اصلی تعیین کننده قیمت هستند.
قیمت سیم افشان متری است یا حلقه ای؟
این موضوع به شیوه فروش هر محصول بستگی دارد. برخی سیم ها به صورت متری و برخی به صورت حلقه یا کلاف عرضه می شوند؛ واحد فروش باید در صفحه همان محصول مشخص شود.
آیا سطح مقطع سیم با قطر آن یکسان است؟
خیر. عددهایی مانند ۱.۵ یا ۲.۵ معمولاً سطح مقطع هادی را بر حسب میلی متر مربع نشان می دهند و بیانگر قطر مستقیم سیم نیستند.
سیم افشان بهتر است یا سیم مفتولی؟
هیچ کدام در همه شرایط بهتر نیستند. سیم افشان برای مسیرهای متحرک و دارای خم مناسب تر است و سیم مفتولی بیشتر در نصب های ثابت کاربرد دارد.
