جعبه و تابلو برق صنعتی

 زیرساخت ایمن توزیع و مدیریت توان الکتریکی

جعبه و تابلو برق صنعتی (Industrial Electrical Enclosure & Panel Board) ستون فقرات هر سیستم الکتریکی صنعتی، کارگاهی و ساختمانی است. این تجهیزات علاوه بر محافظت فیزیکی از ادوات حساس نظیر کلیدهای اتوماتیک (MCCB)، مینیاتوری ها (MCB)، کنتاکتورها، رله ها و سیستم های مانیتورینگ در برابر گردوغبار، رطوبت، مواد شیمیایی و تنش های مکانیکی، ایمنی اپراتور را در برابر خطرات برق گرفتگی تضمین می کنند. در فروشگاه آنلاین باش، مجموعه ای کامل از انواع باکس های صنعتی، فریم ها و تابلوهای استاندارد با درجات حفاظتی متنوع (IP) برای برآورده کردن الزامات مهندسی شما گردآوری شده است.

راهنمای جامع انتخاب و خرید انواع جعبه و تابلو برق صنعتی

انتخاب محفظه (Enclosure) یا تابلو برق مناسب، نیازمند درک دقیق شرایط محیطی، حجم ادوات کنترلی، الزامات خنک کاری و سطح ایمنی مورد نیاز است. استفاده از تابلوی نامناسب در محیط های صنعتی می تواند منتهی به اکسیداسیون قطعات، اتصالی ناشی از ورود رطوبت یا آسیب دیدن خطوط تولید بر اثر شوک های فیزیکی گردد.

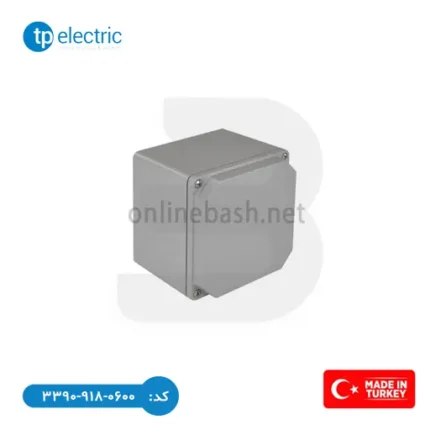

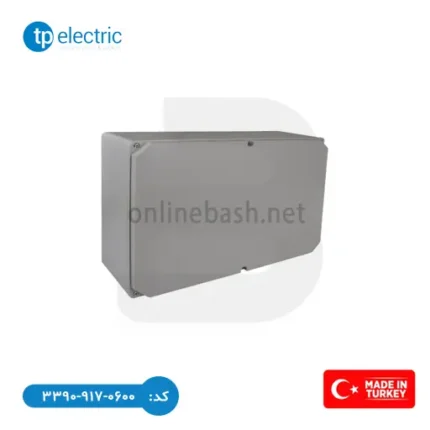

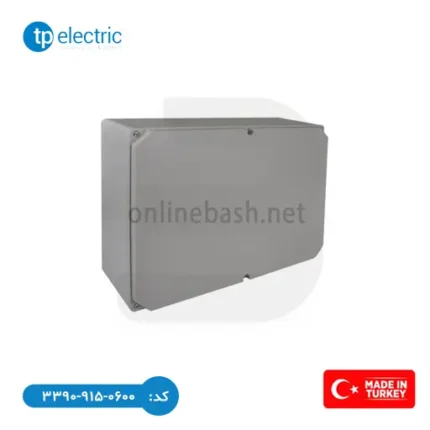

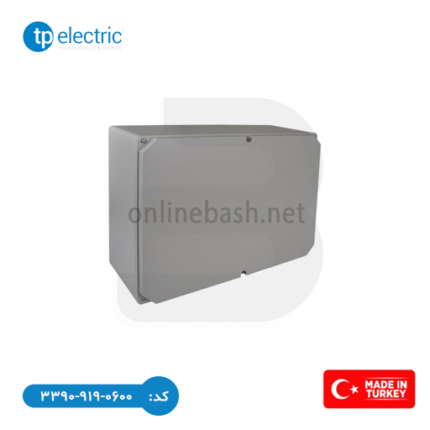

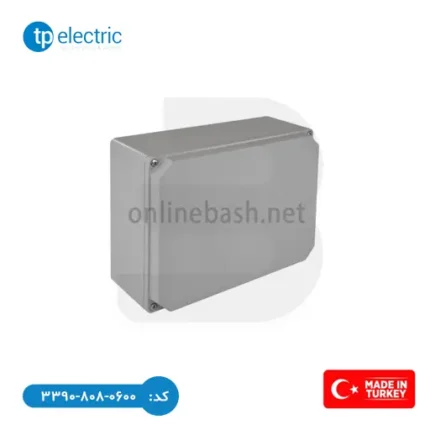

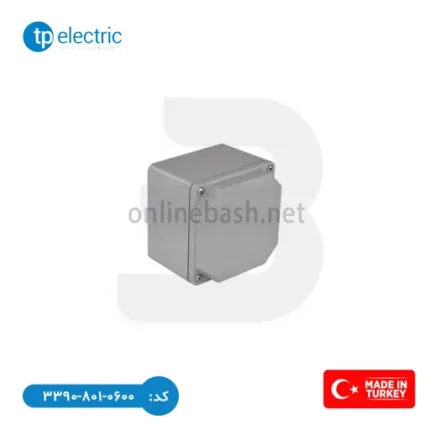

در این دسته بندی می توانید انواع جعبه و تابلو برق شامل جعبه مینیاتوری، جعبه تقسیم، تابلو برق صنعتی، تابلو برق ساختمانی، باکس پلاستیکی، باکس فلزی، جعبه آلومینیومی و محفظه های مناسب نصب تجهیزات الکتریکی را بررسی و خریداری کنید. این محصولات بسته به نوع کاربرد، ابعاد، جنس بدنه، درجه حفاظت، نوع نصب و برند، در مدل های مختلف عرضه می شوند.

انواع جعبه و تابلو برق صنعتی بر اساس متریال ساخت

تابلوها و باکس های صنعتی بر پایه متریال بدنه به سه دسته اصلی تقسیم می شوند:

۱. تابلو برق های فلزی (کربن استیل / روغنی با پوشش الکترواستاتیک)

• مشخصات فنی: ساخته شده از ورق های روغنی یا گالوانیزه با ضخامت های ۱ تا ۲ میلی متر، همراه با رنگ پودری الکترواستاتیک کوره ای (معمولاً رال ۷۰۳۲ یا ۷۰۳۵).
• ویژگی ها: مقاومت بسیار بالا در برابر ضربات مکانیکی (IK code بالا)، شیلدینگ عالی در برابر نویزهای الکترومغناطیسی (EMC) و تحمل بارهای سنگین کلیدها و شینه کشی های مسی.
• کاربرد: تابلوهای توزیع اصلی (MDP)، تابلوهای کنترل موتورخانه (MCC) و تابلوهای پی ال سی (PLC).

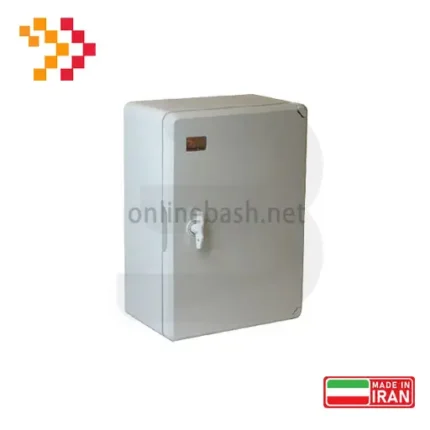

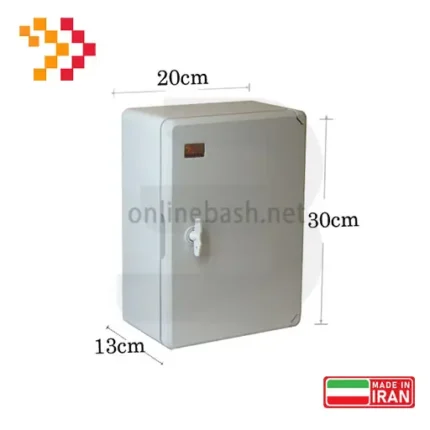

۲. باکس ها و جعبه های پلی کربنات (Non-Metallic Enclosures)

• مشخصات فنی: تولید شده از ترموپلاستیک یا پلی کربنات مقاوم با قابلیت عایق بندی الکتریکی دوبل (Class II).
• ویژگی ها: ضدزنگ و ضدخوردگی کامل، وزن سبک، مقاوم در برابر تابش فرابنفش (UV Resistant) و شفافیت در مدل های درب شیشه ای برای مشاهده وضعیت چراغ های سیگنال و میترها.
• کاربرد: محیط های خورنده، صنایع دارویی، پتروشیمی، استخرها و محیط های روباز با رطوبت بالا.

۳. تابلوهای استنلس استیل (Stainless Steel 304 / 316)

• طراحی شده برای بالاترین سطح بهداشت و مقاومت در برابر اسیدها، شوینده های تحت فشار و بخارات شیمیایی در صنایع غذایی و دریایی.

تقسیم بندی تابلوها بر اساس نوع نصب و کاربری

فاکتورهای کلیدی در انتخاب تابلو برق صنعتی

هنگام خرید باکس یا سفارش فرم تابلو، بررسی شاخص های مهندسی زیر الزامی است:

1. درجه حفاظت بین المللی (IP Rating):

• IP40/IP44: مناسب فضاهای بسته، سرپوشیده و بدون خطر ریزش آب مستقیم.
• IP65: مقاوم در برابر گردوغبار کامل و پاشش آب با فشار ملایم از هر جهت (دارای نوار درزبندی فوم یا پلی اورتان پیوسته).
• IP66/IP67: مناسب شرایط غرقابی موقت یا محیط های با شست وشوی مداوم فشار قوی.

1. عمق و ابعاد فیزیکی تابلو:

محاسبه فضای داخلی بر اساس ابعاد تجهیزات + ۳۰٪ فضای خالی (Reserve) جهت توسعه های آتی و گردش هوای گرم تولیدشده توسط درایوها و کنتاکتورها.

1. مدیریت کابل کشی (Cable Entry):

برخورداری از گلند پلیت (Gland Plate) جداشونده برای سوراخ کاری راحت تر و عبور دادن گلندهای ضدآب استاندارد.

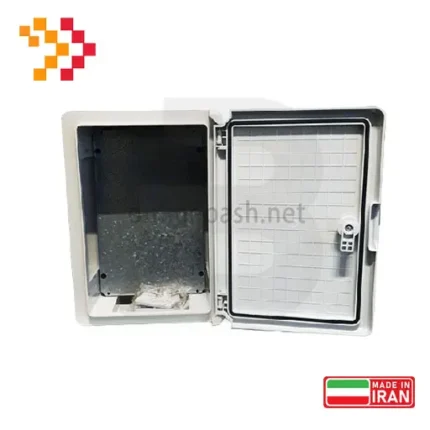

1. شاسی داخلی و سینی مونتاژ (Mounting Plate):

ضخامت ورق گالوانیزه سینی باید به گونه ای باشد که وزن ریل های مینیاتوری، داکت های سیم کشی و تجهیزات سنگین باعث خمیدگی یا دفرمه شدن آن نشود.

مزایای خرید جعبه و تابلو برق صنعتی از آنلاین باش

• تنوع گسترده ابعاد: عرضه طیف کامل سایزها از باکس های کوچک ۲۰×۲۰ سانتی متر تا تابلوهای سلولی ایستاده.
• کیفیت رنگ و پوشش استاندار: تضمین ضخامت رنگ اپوکسی پودری با ماندگاری بالا در برابر سایش و خط وخش.
• انطباق با استانداردهای ساخت: تولید شده بر مبنای استاندارد IEC 62208 (الزامات عمومی محفظه های خالی تجهیزات ولتاژ پایین) و استانداردهای تابلویی IEC 61439.
• تأمین کامل اکسسوری ها: دسترسی به تجهیزات مکمل شامل یراق آلات، قفل های پروانه ای و زیمنسی، لولاهای ضدسایش، نوار درزبندی، پایه های دیواری و روبندهای محافظ.

قیمت تابلو برق

قیمت جعبه و تابلو برق به عواملی مانند جنس بدنه، ضخامت ورق، ابعاد، کیفیت ساخت، ضدآب یا ضدگردوغبار بودن، نوع درب، وجود قفل، قابلیت نصب روی دیوار یا داخل تابلو و برند تولیدکننده بستگی دارد. برای پروژه های صنعتی معمولاً تابلوهای فلزی مقاوم تر انتخاب می شوند، در حالی که برای مصارف ساختمانی و سبک، جعبه های پلاستیکی و مینیاتوری گزینه ای اقتصادی و کاربردی هستند.

پرسش های متداول (FAQ)

۱. چه تفاوتی میان تابلو برق طرح ریتال و تابلوهای معمولی وجود دارد؟

تابلوهای طرح ریتال (Rittal Style) دارای اسکلت بندی ماژولار (پروفیل های پیچ ومهره ای)، درب های با قابلیت جابه جایی چپ/راست، امکان توسعه سلول ها به صورت پهلوبه پهلو و دسترسی سریع به تمام جهات تابلو برای تعمیرات و مونتاژ هستند؛ در حالی که تابلوهای معمولی معمولاً بدنه جوش خورده و یکپارچه دارند.

۲. برای محیط های باز و بارانی کدام جعبه برق مناسب تر است؟

برای فضاهای باز بیرونی، استفاده از باکس های پلی کربنات دارای لبه باران گیر (Rain Canopy) با درجه حفاظت حداقل IP65 یا تابلوهای فلزی ضخیم با پوشش رنگ پلی استر مقاوم به تابش خورشید و لاستیک های آب بندی درزبند توصیه می شود.

۳. آیا سینی مونتاژ همراه با تابلوهای فلزی ارائه می شود؟

بله، تمامی تابلوهای فلزی استاندارد در فروشگاه آنلاین باش به همراه سینی مونتاژ گالوانیزه و پکیج یراق آلات استاندارد (قفل و لولا) عرضه می گردند.

فروش انواع جعبه و تابلو برق در آنلاین باش

با هدف تأمین نیاز برق کاران، پیمانکاران، تابلو سازان و مصرف کنندگان صنعتی انجام می شود. پیش از خرید، بهتر است تعداد تجهیزات قابل نصب، فضای موردنیاز سیم کشی، شرایط محیطی و نوع کاربری مشخص شود تا مناسب ترین مدل انتخاب گردد.
